Více snímků z družic, EUMETSAT uvolnil data

Hlavní poskytovatel družicových dat EUMETSAT (European Organisation for the Exploitation of Meteorological Satellites) uvolnil datovou politiku. Příjemci dat tak mohou volně poskytovat větší množství produktů ze snímání oblohy pomocí družic MSG (Meteosat Second Generation). Kdo je poskytovatel dat z družic MSG? Jaké produkty snímků z družic jsou u nás nyní k dispozici?

Co je to EUMETSAT?

Organizace, jejíž název je složen z více slov uvedených v odstavci výše, je nezivládní organizace vytvořená mezinárodní úmluvou 30 evropských států. Má za úkol provozovat a rozvíjet operativní meteorologický družicový systém pro potřeby států, které jsou členy této organizace. Mezi ty bezesporu paří i naše země, zastoupená v tomto ohledu Českým hydrometeorologickým ústavem. Založena byla roku 1986 (oficiálně) a sídlí v Darmstadtu, v Německu. Mezi další členy patří vedle našich sousedních států například Belgie, Dánsku, Bulharsko, Norsko, Portugalsko, Rumunsko, Itálie, Maďarsko, ale i Island, Řecko, Turecko a další, přidruženým státem je Srbsko (obr. 1). Více o organizacích najdete na stránce Meteorologická pracoviště.

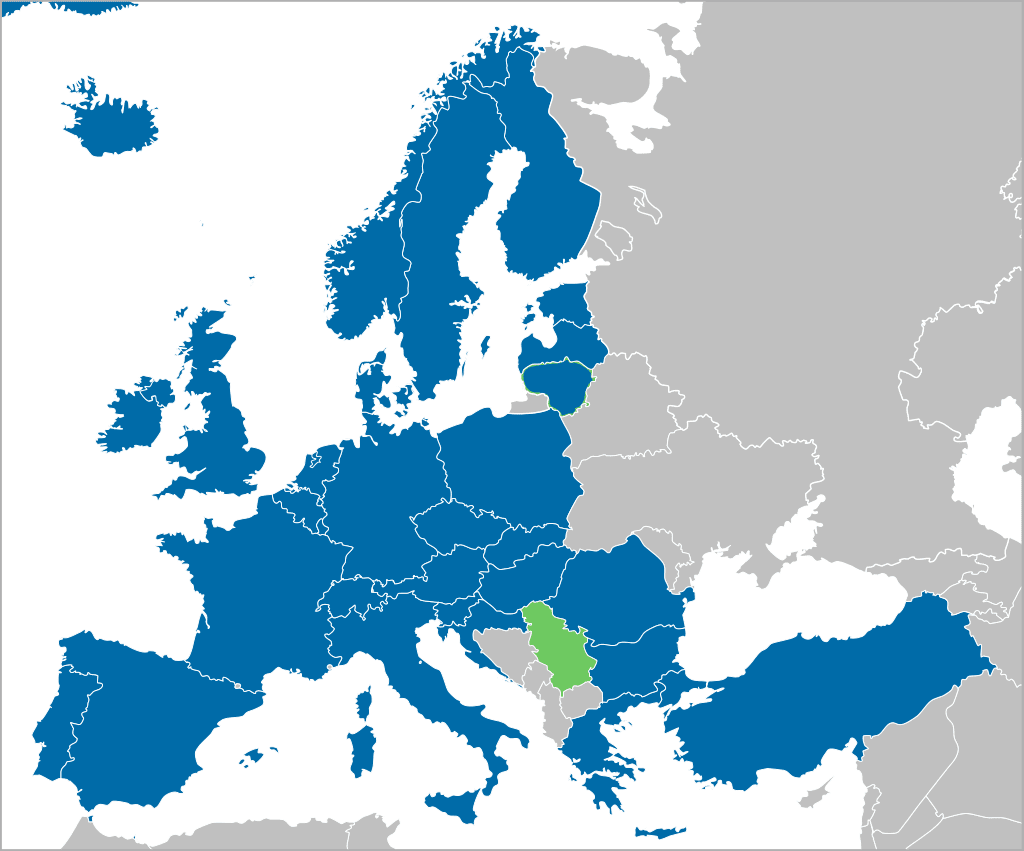

Obr. 1 Členské státy organizace EUMETSAT (modře) a přidružený stát organizace (zeleně), zdroj: Ssolbergj – Vlastní dílo, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=9616830

Jaké druhy snímků z družic jsou u nás nově k dispozici?

ČHMÚ rozšířil na základě uvolnění dat z EUMETSATu produkty v prohlížeči družicových snímků MSG (Meteosat Second Generation, Meteosat druhé generace) na stránce JSMSGView, viz http://portal.chmi.cz/files/portal/docs/meteo/sat/data_jsmsgview.html. K dispozici je tak více druhů snímků pro různé části Evropy a to pro celou Evropu, pro střední Evropu a v detailu pak i pro Českou republiku. Pro animaci je nově možné vybrat až 25 snímků. Následuje popis produktů se zobrazením příkladu. Příkladem je snímek střední Evropy k termínu 8.4.2019 14:15 UTC, tedy 16:15 SELČ Obr. 2 – 7)

Produkt IR a IR-BT

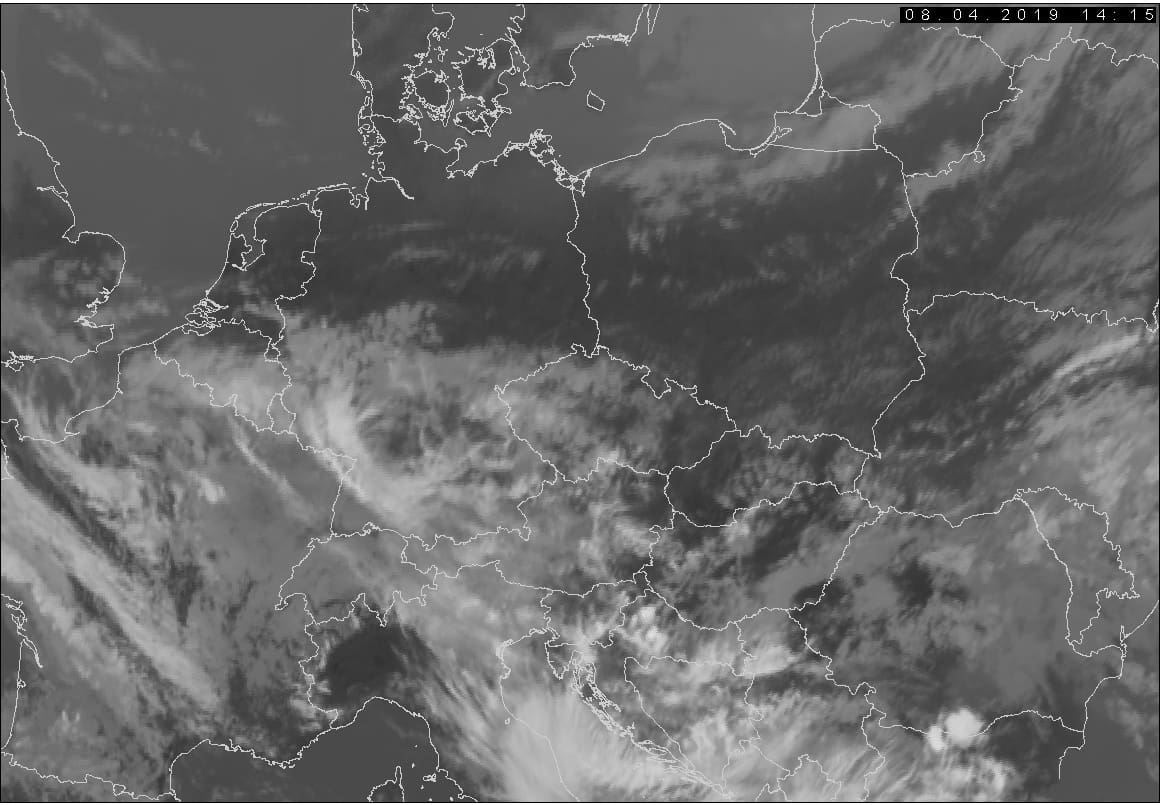

Obr. 2 Příklad snímku IR – černobílý snímek pro použití ve dne i v noci, zdroj: eumetsat.int/chmi.cz

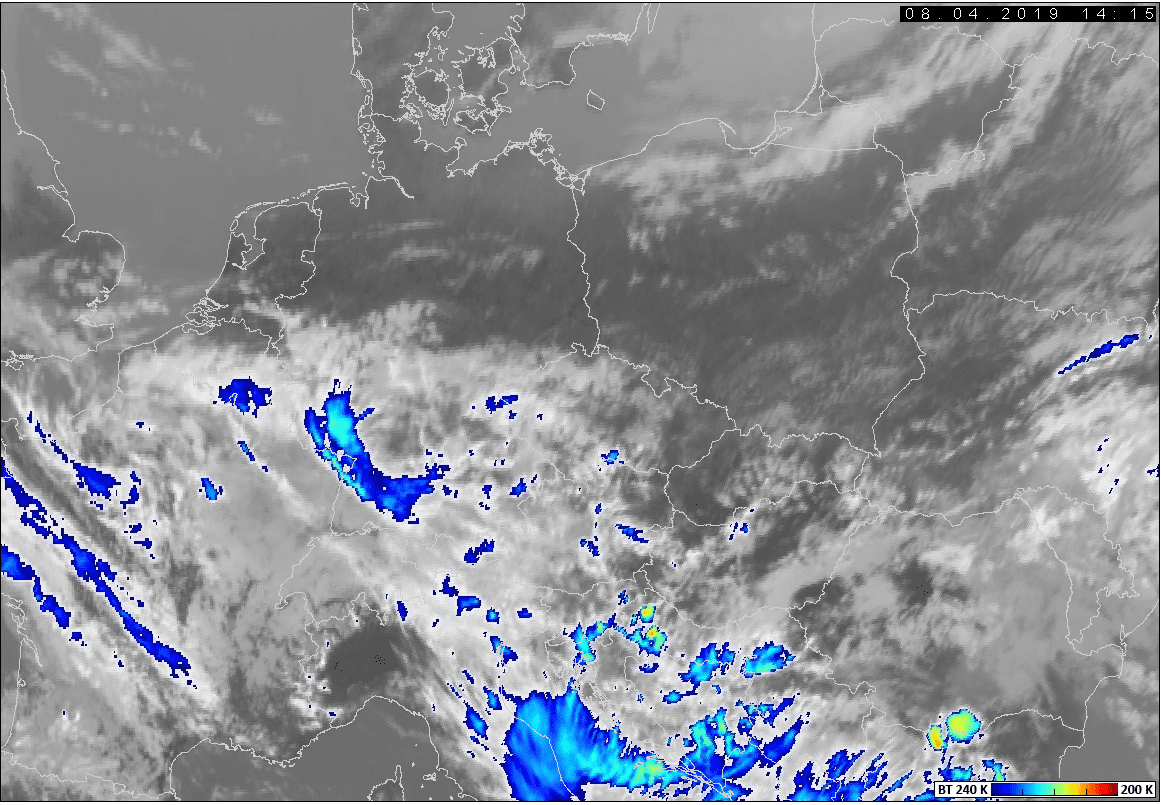

Obr. 3 Příklad snímku IR-BT – černobílý snímek s barevným rozlišením teploty oblaků, zdroj: eumetsat.int/chmi.cz

Klasický černobílý produkt využitelný ve dne i v noci, bez rozlišení druhu oblačnosti. Určitým způsobem zde ovšem rozlišíme hladkou nízkou oblačnost od vysokých oblaků Cirrus. V režimu IR-BT jde navíc o zobrazení rozsahu teplot oblačnosti dle uvedené stupnice (obr. 3).

Produkt WV

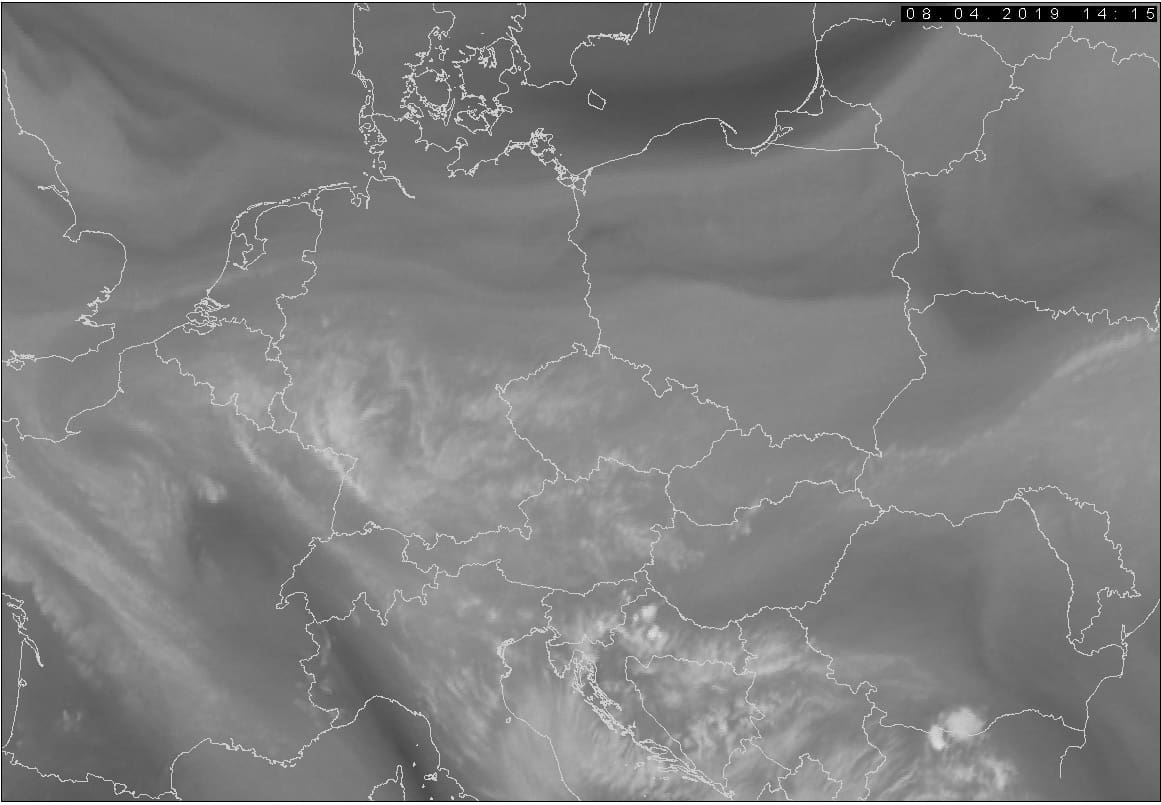

Obr. 4 Příklad snímku WV – slouží pro informace o vodní páře v horní troposféře, zdroj: eumetsat.int/chmi.cz

Tento produkt je též černobílý a slouží pro informace o vlhkosti v horní části troposféry, kdy čím je zde vzduch sušší, tím více se zobrazuje tmavé barvy (černé). Na tomto snímku mohou být jen oblaky zasahující do velkých výšek, tedy vysoká oblačnost vyskytují se v těchto výškách a bouřkové oblaky sahající do této části troposféry.

Produkt Airmass

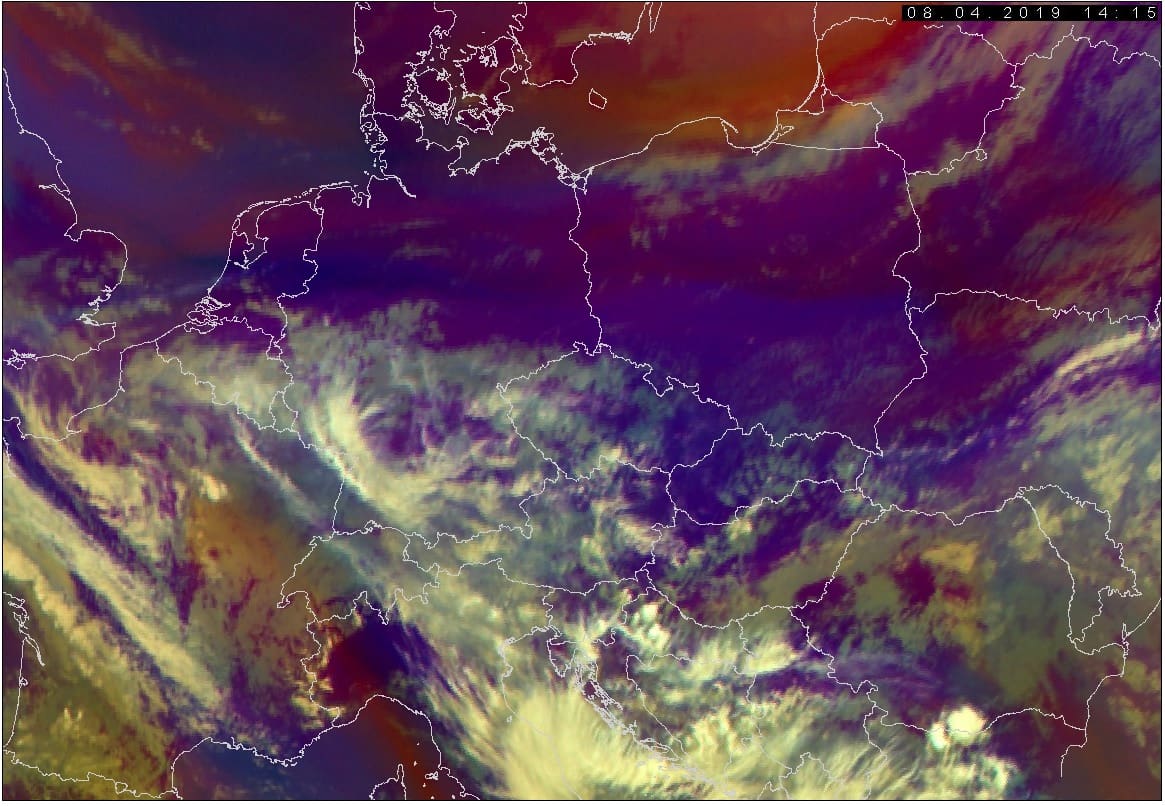

Obr. 5 Příklad snímku Airmass – zachycuje rozdíl vzduchových hmot, zdroj: eumetsat.int/chmi.cz

Tento produkt přináší informace o rozdílu jednotlivých vzduchů. Subtropický vzduch je zobrazen zeleně (na příkladu zejména nad východem Francie), červená označuje množství vlhkosti v horní troposféře, kdy čím více červené, tím je vzduch sušší. A modrá ukazuje rozložení vlhkosti a oblačnosti v horní části troposféry.

Produkt 24h-M plus noční režim

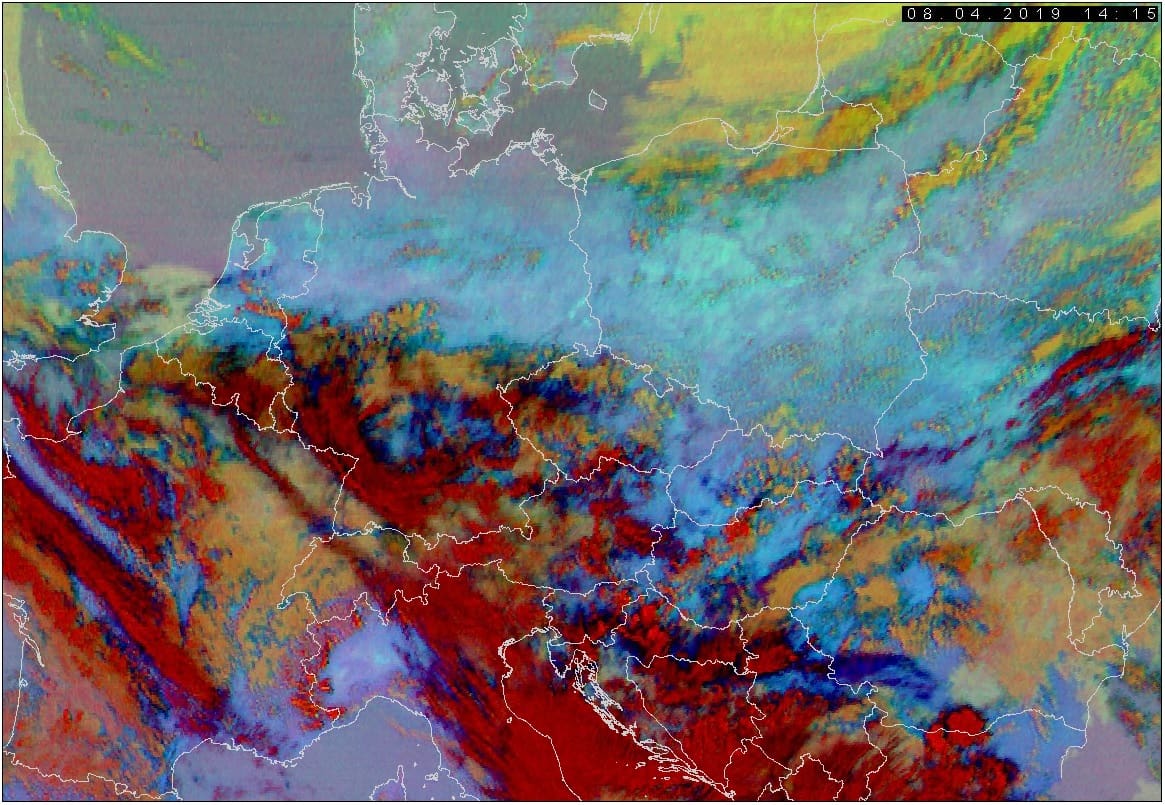

Obr. 6 Příklad snímku 24h-M – jde o informace z termálních kanálů, zdroj: eumetsat.int/chmi.cz

Tento produkt zobrazuje objekty dle teploty a to mohutnou oblačnost červeně, nízké oblaky zeleně a teplé objekty modře, stejně jako vodní hladinu. Terén je zobrazen dle teploty růžově či modře a střední a nízká oblačnost až okrově. K dispozici je též noční režim “Night”.

Produkt VIS-IR (RGB)

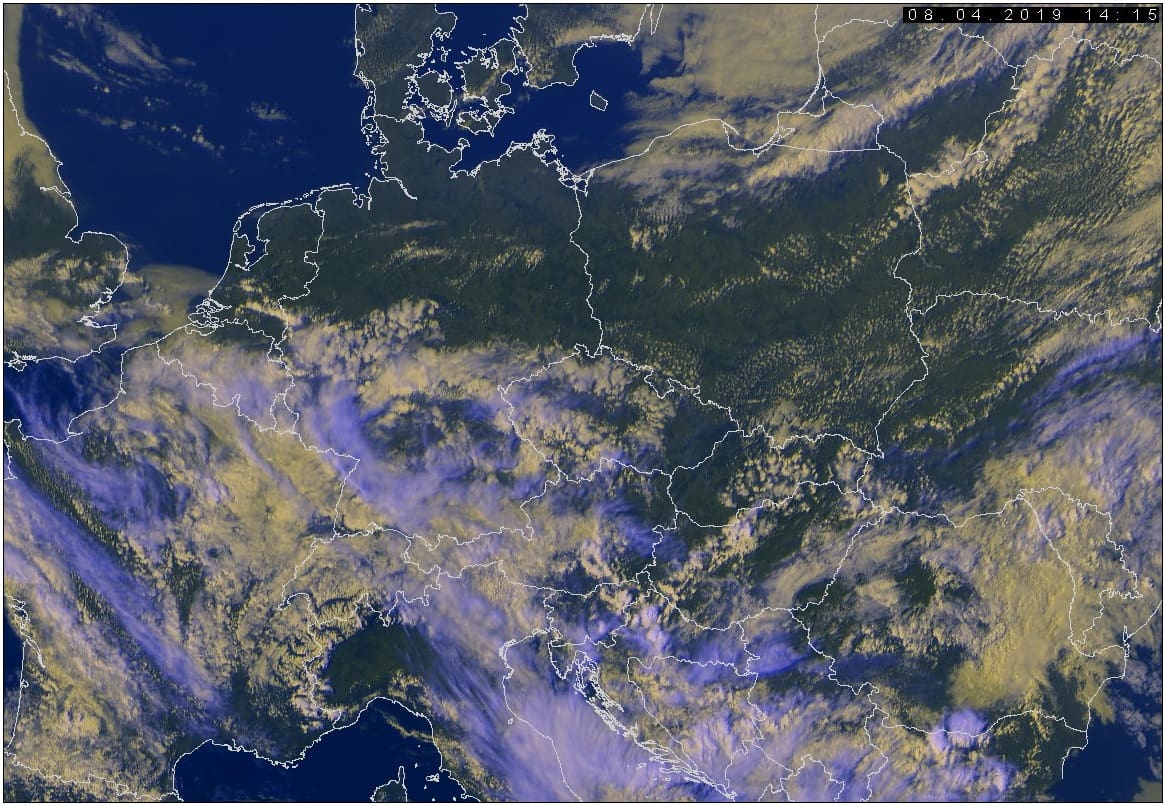

Obr. 7 Příklad snímku VIS-IR – jde o barevný RGB snímek blízký vnímání lidským okem, zdroj: eumetsat.int/chmi.cz

Typický barevný snímek nám dobře rozliší oblačné druhy, minimálně co se týče výšky jejich výskytu. Tento snímek se blíží vnímání lidským okem. Nízkou a střední oblačnost zobrazuje tento nažloutle (na příkladu je u nás tato zejména na jihozápadě Čech). Vysokou oblačnost bíle až modře (dle příkladu je u nás nad západem Čech a částečně na jihu nad nízkou oblačností). Terén je zobrazen v případě vegetace zeleně, voda tmavě modře.

Výše byly prezentovány a stručně popsány produkty družic MSG, které jsou od letošního roku i volně dostupné. U každého produktu jsou též uvedeny příklady, jde o snímek pořízený ve shodný den a čas v režimu střední Evropy. Lze je tak dobře porovnat a příklady dobře ukazují co který produkt zobrazuje a pro jaké meteorologické pozorování se nejlépe hodí. Velmi často je používán produkt barevný (VIS-IR) nebo IR a IR-BT (zejména v nočních hodinách nebo při konvekční činnosti). Dále též produkt 24h-M, zejména při teplotních inverzích a výskytu mlh. Vylepšení v poskytování družicových dat přinese, v souladu s rozvojem družic organizace EUMETSAT, vypuštění nových družic Meteosat (MTG – Meteosat Third Generation, Meteosat třetí generace), které je plánováno zatím na říjen roku 2021.

Některé snímky oblačnosti nad ČR nejen z uvedeného prohlížeče jsou dostupné pro rychlý přehled na naší stránce Aktuální oblačnost.

Použitá data: ČHMÚ, EUMETSAT
